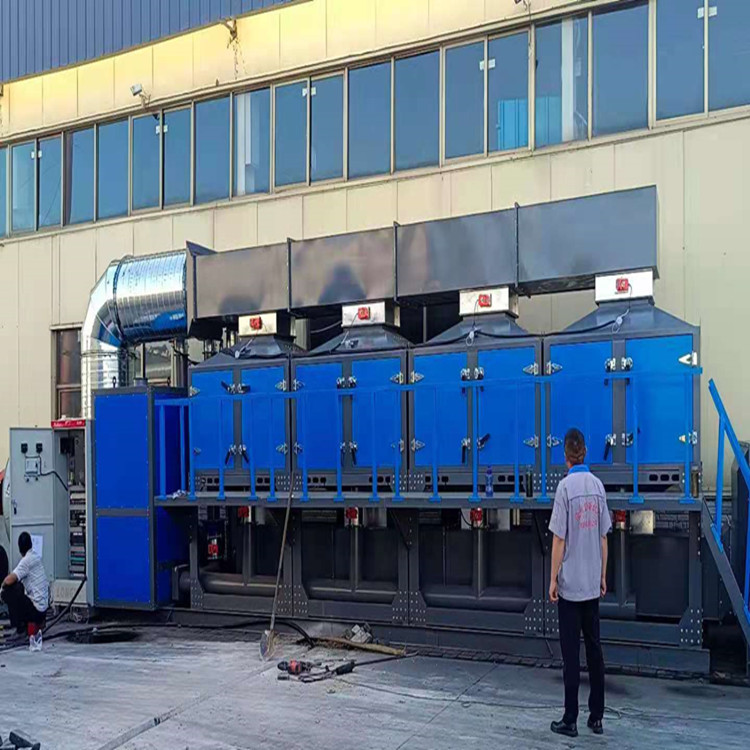

催化燃燒系統目前,國產催化燃燒裝置的工作流程為:1、廢氣前處理設備2、氣一5、氣一氣換熱器

氣換熱器3、預熱室4、催化反應器5、氣一氣換熱器5、氣一氣換熱器

組成及功能催化燃燒器電控制系統由PLC控制器、文本顯示器、變頻調速器、點火器、紫外線傳感器、熱電偶等電控設備以及風機，另外由零壓閥調節燃氣與空氣的比例。催化燃燒電氣控制系統工作過程分為三個狀態：燃燒器工作狀態、停止?fàn)顟B(tài)及參數設定狀態。在工作狀態中又分為點火過程和燃燒過程。由安裝的熱電偶檢測出溫度，送文本顯示器顯示。PLc具有模擬量輸入、輸出模塊，檢測火焰燃燒信號和熱電偶溫度信號，將檢測到的信號與設定的信號經過比較運算后，通過0～10 V電信號控制變頻器的輸出頻率來調整風機的轉速，保持燃燒器的燃燒溫度，這就是構成以設定溫度為基準的控制系統；自動檢測燃燒器溫度信號與設定的溫度比較，輸出各類報警信號或直接停機。顯示器可以顯示燃氣流量、燃燒溫度和變頻器輸出頻率。設定參數和工作狀態等信息；可以通過顯示器在線調整運行溫度參數，修改設定溫度控制風機的運行。該系統還設有多種保護功能，尤其是較強的邏輯互鎖功能，從而保證系統工作可靠，并且具有較為完善的控制功能。

工作原理該系統工作過程主要劃分為三種狀態參數設定、燃燒運行和燃燒停止。1．參數設定狀態1．參數設定狀態

此狀態為燃燒工作之前做好數據的準備?？筛鶕?jù)需要分別設定點火溫度和變頻器起動時的頻率，控制風機的風量。點火溫度是為了保證點火過程的可靠性。起動頻率保證催化燃燒器在剛點燃時的有焰燃燒，這時的燃燒比不易太低，風量不能過大。

1．參數設定狀態此狀態為燃燒工作之前做好數據的準備。可根據需要分別設定點火溫度和變頻器起動時的頻率，控制風機的風量。點火溫度是為了保證點火過程的可靠性。起動頻率保證催化燃燒器在剛點燃時的有焰燃燒，這時的燃燒比不易太低，風量不能過大。2．燃燒運行狀態(1)燃燒起動過程當控制系統在待命的狀態下，接到輸入的起動命令，將進入燃燒運行狀態，*先是控制系統進行自檢，之后進行前吹掃，變頻器輸出信號控制風機的旋轉，空氣風量由低速漸變?yōu)楦咚僭僦饾u變?yōu)榈退伲迈r空氣風吹過燃燒爐盤，以保證爐內沒有殘留燃氣的存在，保證點火過程的安全可靠。具體操作是變頻器先起動，PLc模擬輸出信號使變頻器頻率從起動設定頻率開始上升，達到一定頻率后保持一定時間后再下降，完成起動前的吹掃。之后，發出點火信號，高壓點火器工作，同時打開點火管道的閥門，小火點燃。通過紫外線傳感器的檢測到期小火點燃后，打開主燃氣閥門。這時催化燃燒爐盤進行有焰燃燒，直到檢測溫度信號達到設定的點火關閉溫度，點火閥門關閉，完成點火過程，進入到燃燒調節階段。(2)燃空比的調定有文獻表明，催化燃燒時的“燃氣/空氣比值”范圍一般在4%～11%之間；在一定的燃燒條件之下，燃/空比為6%時，天然氣就能實現較好的催化燃燒效果，燃燒系統就可以得到*大的熱效率，同時又能取得較好的排放效果。

本系統的燃氣一空氣比的調節是通過零壓閥實現的。當改變風機的空氣風量詳詢廠家155/30771256
